产品概述:

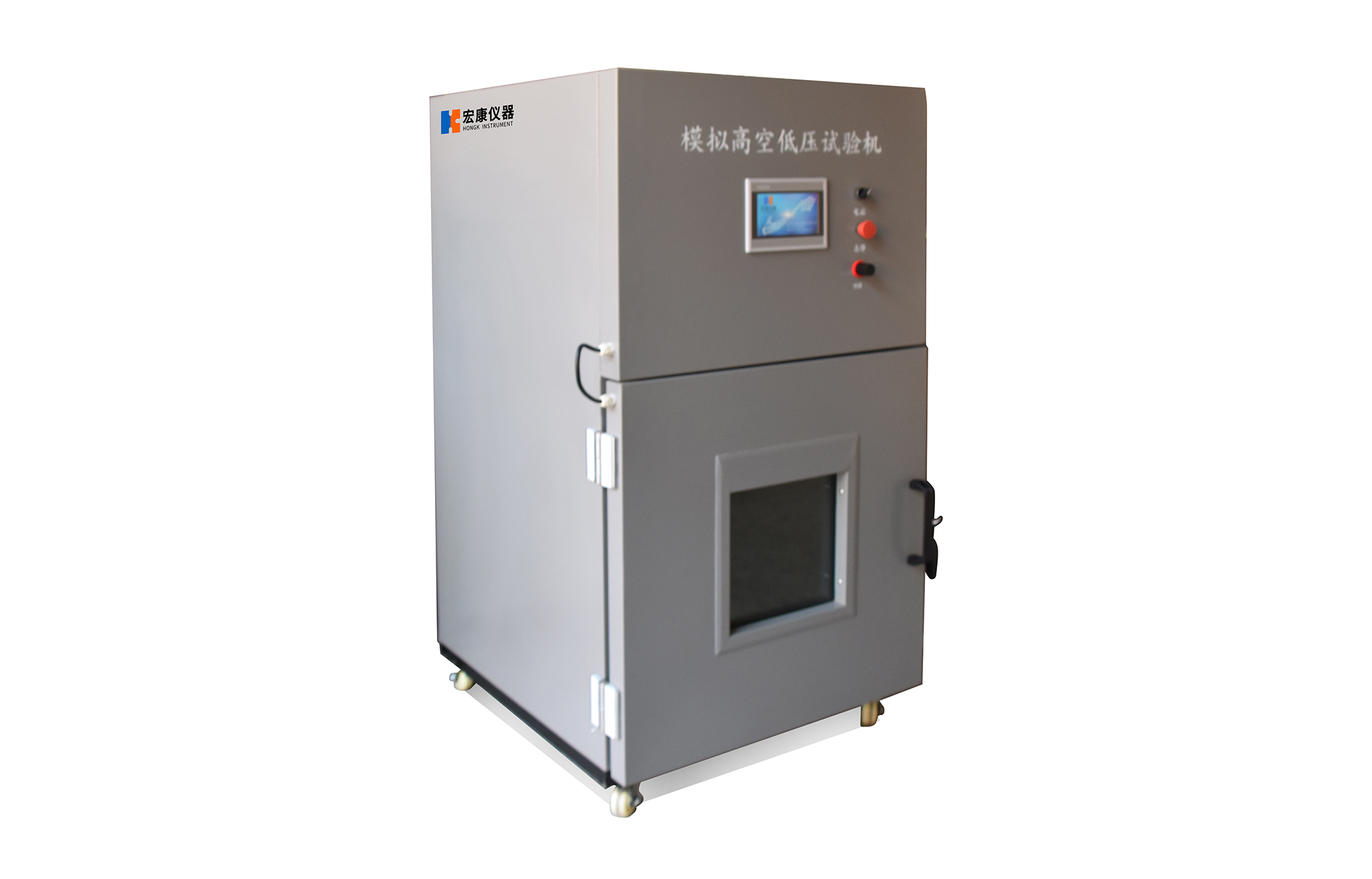

宏康科技模拟高空低压试验箱（电池专用），是一款专为电池高海拔低压环境测试设计的专用检测设备，核心用于电池低压（高海拔）模拟试验，所有被测样品均在。11.6kPa(1.68psi)负压下进行测试，以“电池不起火、不爆炸、不冒烟、不漏液、保护阀不被破坏”为核心合格标准。
设备采用优质冷轧钢板外壳，表面静电粉末喷涂，防锈耐用；工作室为优质钢板，圆角造型设计，光滑易清洁。箱体前门加强设计，配备强力门锁扣确保密封，底部脚轮便于移动与固定；采用PLC触摸屏控制系统，操作直观便捷，可精准控制各项测试参数。配备防爆玻璃视窗（贴防爆膜）双重防护，外部照明设计既能清晰观测内箱状况，又保障设备安全与寿命；工作室与玻璃门间装有橡胶密封圈，确保箱内达到较高真空度。设备采用一体式设计，低压箱在下、真空泵在上，可自动设置真空值并自动补充真空，操作高效省心，广泛适配电芯、电池组高海拔低压环境可靠性检测，为电池生产、质检、科研等领域提供精准、安全的试验支撑。
功能特点：
1、箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强的防锈能力；
2、工作室为优质钢板，圆角造型、光滑、流畅、极易清洁；
3、试验箱体前门采用加强设计，门右边装强力门锁扣,有效的封锁门,锁扣采用加强的设备专用标准件；底部装四个脚轮，方便移动和固定；
4、本机采用PLC 触摸屏控制系统,方便直观,可轻易的控制每一个输入的测试参数；
5、防爆玻璃视窗贴防爆膜，双重保护；
6、照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全；
7、工作室与玻璃门之间装有橡胶密封圈，以保证箱内达到较高的真空度；
8、一体式：低压箱在下边，真空泵在上边；可自动设置真空值，自动补充真空。
测试标范：
UN 38.3 《关于危险货物运输的建议书-试验和标准手册》第三部分 38.3 节标准要求：
试验电池和电池组必须在压力等于或低于 11.6 千帕和环境温度（20±5℃）下存放至少 6 小时。接收标准：如果无重量损失、无渗漏、无排气、无解体、无破裂和无燃烧，并且每个试验电池或电池组在试验后的开路电压不小于其在进行这一试验前电压的 90％。电池和电池组即符合这一要求。有关电压的要求不适用于完全放电状态的试验电池和电池组。
控制说明：
PLC 触摸控制,可触摸手动输入控制的真空值,以及真空单位……等,测试时可显示实际的测试结果,相对应的测试数据。
辅助功能：
1、照明功能：门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态；
2、安全防爆：门装有 20mm 厚度的钢化防爆玻璃；门内部加焊了加强筋使门更加牢固，锁采用高强度的标准配件.安全,方便安装与更换。
技术原理：
1、要求真空室为一个完全密封的容器，圆形或方形；
2、抽真空原理：在完全密封的真空室连接一条管出来，通过手动阀或电磁后，再连接到真空泵的抽气口；抽到所需真空度时，停止真空泵工作，同时关闭手动阀或电磁阀，使箱内保持一定真空度；同时安装真空表进行显示真空度；
3、启动真空泵后，真空泵将完全密封容器中的空气压缩出来，使箱内压力低于环境压力，通过排气口，排到环境中，将箱内的空气全部抽走，来达到真空效果；负压越低，真空度越高；
4、箱内完全恢复空气时，启动充气功能，将环境空气充到箱内，与环境压力相同时，即完全恢复；
5、以此循环使用进行真空试验。
操作过程：
（一）准备工作
1、阅读说明书：在开始操作前，务必认真阅读试验箱的使用说明书，了解设备的性能、操作方法及安全注意事项。
2、样品准备：根据试验需求选择合适的样品，并确保样品已做好标记，以便于后续的数据分析。
3、设备检查：检查试验箱是否放置平稳，电源线和气源接口是否连接正确，以及设备内外是否清洁。
（二）开机操作
1、接通电源：将试验箱的电源插头插入符合规定的电源插座，确保电源正常。
2、设置参数：根据试验需求，在试验箱的控制系统上设置相应的压力、温度、湿度等参数。具体设置方法请参考设备说明书。
3、启动设备：按下试验箱上的启动按钮，设备将按照设定的参数进行工作。
（三）试验过程：
1、样品放入：在试验箱达到设定的压力和温度后，将样品放入试验箱内，确保样品放置稳固且不与试验箱内壁接触。
2、关闭箱门：轻轻关闭试验箱的门，并确保箱门已锁紧。
3、观察与记录：在试验过程中，观察样品在高空低压试验箱内的表现，如颜色、形状、功能等变化，并及时记录相关数据。
4、调整参数：如果试验过程中需要改变压力、温度等参数，可在控制系统上进行相应调整。
5、紧急停机：若在试验过程中发生异常情况，如设备故障、样品破裂等，可立即按下紧急停止按钮，停止试验并切断电源。
（四）试验结束：
1、开启箱门：试验结束后，打开试验箱门，将样品取出。
2、清理试验箱：清理试验箱内的杂物和污渍，保持设备整洁。
3、关闭电源：按下试验箱上的电源开关，切断设备电源。
4、整理数据：对试验过程中收集的数据进行整理和分析，撰写试验报告。
（五）注意事项
1、操作人员应经过专业培训，熟悉设备操作和安全规程。
2、在试验过程中，切勿将手伸入试验箱内，以防受伤。
3、试验结束后，务必清理试验箱，防止样品残留影响下次试验。
4、如遇到设备故障或其他异常情况，请及时联系专业人员进行处理。
技术参数：
|
1. 温度范围 |
常温（须通过控制实验室内部温度来达到要求，即需使实验室温度达到此范围（20℃+5℃），方可保证低温箱内的温度在此范围） |
|
2.显示方式 |
PLC 触摸屏显示 |
|
3. 真空度 |
标准要求为 11.6Kpa |
|
4.精度 |
0.1Kpa |
|
5.调节范围 |
5~101Kpa |
|
6.单位 |
Kpa |
|
7. 时间范围 |
99H59M59S（可设置） |
|
8.尺寸 |
W600 X D600 X H600mm； |
|
9.内箱材质 |
6mm 不锈钢板 或 10mm 厚 45#钢烤漆 |
|
10. 外型尺寸 |
W870 x D780 x H1550 mm |
|
11.外箱材质 |
SECC 钢板，精粉体烤漆处理,厚度为 1.2mm |
|
12.箱门 |
单门，开观察窗，冷拉手门锁 |
|
13.视窗尺寸 |
390 X 360mm(20mm 厚钢化防爆玻璃) |
|
14.电源 |
AC 220V±10% 50HZ |
|
15. 功率 |
1.5KW |
|
16.机台重量 |
约 120KG |
八、标准配置：
|
1.置物架 |
2 块 |
|
2.真空泵 |
1 台 |
|
3.操作说明书 |
1 本 |
九、配件清单：
|
名称 |
规格或品牌 |
产地 |
|
防护箱 |
内钢板，外冷轧钢喷塑 |
深圳宏康 |
|
钢化玻璃 |
厚度 20 |
中国 |
|
中间继电器 |
欧姆龙 |
日本 |
|
按钮 |
正泰 |
浙江 |
|
单向阀 |
4V210-08 |
浙江 |
|
交流接触器 |
施耐得 |
法国 |
|
真空泵 |
华盛 |
上海 |
|
万向轮 |
万向带刹车 |
中国 |
|
PLC |
台达 |
中国台湾 |
|
触摸屏 |
威伦 7 寸 |
中国台湾 |
