型号：HK-DDQ
时间：2026-05-06
访问量：10730
产品概述：

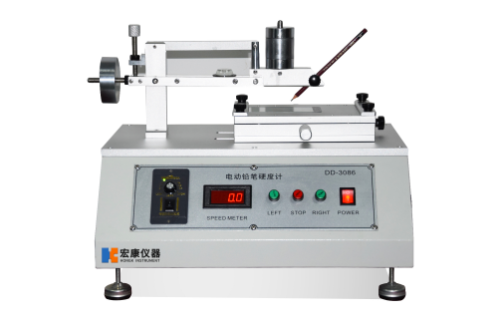

电动铅笔硬度试验机是喷涂表面硬度专用检测设备，机器为电动(半自动)控制，机器通过一个步进电机运动过传动，实现前后动作，噪声小，稳定，测试行程依具体要求可调。广泛应用于数码产品、家电、塑胶五金喷涂行业，主要用于检测产品表面油漆、涂层、喷镀层的硬度强度，通过标准化铅笔刮擦测试，判断涂层耐划伤、耐磨损、固化性能是否达标。可有效检测产品喷涂层是否出现划伤、露底、破损等不良问题，是工厂来料检验、成品出货质检、新品工艺研发必备的表面可靠性测试仪器。
本机适配各类成品外壳硬度检测，涵盖手机外壳、充电宝外壳、笔记本电脑外壳、小家电外壳、数码塑胶外壳等各类喷涂工件，完全满足企业对产品表面喷涂工艺的品质管控需求，适用于工厂生产线质检、研发实验室工艺验证、第三方检测机构标准测试。
测试说明：
以硬度铅笔刮搔涂膜表面测试涂膜层之表面硬度，硬度铅笔以45°角固定，使前端笔心与涂膜层表面接触，并加以适当荷重，依一定速度（JIS规范0.5mm/秒）移动试验平台使涂膜层表面移动经过笔心，涂膜层不会造成损害（刮痕）之软铅笔等级即可视为涂膜层硬度。
铅笔硬度计测试：
1、松开止动螺钉，使铅笔芯轻轻降下到被测涂膜试片上。
2、转动手轮，使涂膜板朝划痕方向移动大约5mm(顺时针转动手轮)，并留意观察表面是否划破。
3、取下砝码，更换铅笔，旋动试台旋扭，使试验台纵向移动一定距离更换试片划痕位置，重复准备操作后，再做下一次试验，依次用每种型号硬度的铅笔一次犁出五道痕迹。
4、从A硬的铅笔开始用此方法，当鉴定五道痕迹中，若有两次或两次以上犁伤膜时，换上一级的铅笔，直到找出五道痕迹中，只有一次犁伤涂膜的铅笔（或没有破坏），则这一级铅笔的硬度值代表被测涂膜的硬度。
运用注意事项：
1、在削铅笔时必需注意，所削出的笔芯形状必需为圆柱体；
2、在装入铅笔时必需用平衡垫块垫在小车的前端下部，以免装入的铅笔存在角度差；
3、在推进小推车的过程中，力气不可过大，以可以推进小车前行为宜，以免压断笔芯；
4、每向前推进测试一次必需松开固定螺钉，扭动铅笔，换铅笔角度再固定好测试；
5、测试过程中铅笔选用：依照6H-5H-4H-3H-2H-H-HB-B-2B-3B-4B-5B-6B硬度递减的测量程序，如能明确测试样品大概硬度，则提升两个标准进行测试，逐渐改换更软的铅笔，获得测试数据；
6、建议戴手套运用本仪器，以防止仪器生锈；
7、测试前肯定要将整台机器程度安排；
8、测试前要先将速率调至低，让机器正常运转后再将速率调到测试需求值；
9、样板必需夹紧，以防松动后影响测试数据；
10、调养维护：为维护机台之外表面整齐及机器寿命，请根据下列按期做调养及洁净：面板部份可用去渍油洁净；烤漆部份可用去渍油等弄洁净；夹具部份，请经常擦拭洁净，以包管可以大概用有力的夹持产物；
11、内部传动布局连杆和连杆螺丝之间及两滑杆和线性轴承之间每正常应用半个月后需替换润滑脂，原有的润滑脂需事先排除洁净。
产品参数：
◆测试角度：45度
◆荷重：可调式，500g、750g、1kg
◆试验平台移动速度：5mm/秒，可调式
◆行程距离：45mm
◆平台：约200x150mm,可固定样品
◆电源：110V/60Hz或220V/50Hz
◆附件：三菱标准铅笔6B~6H各1支
◆试验平台可以依客户需求订制变
