型号：HK-JY-130
时间：2024-03-20
访问量：2921

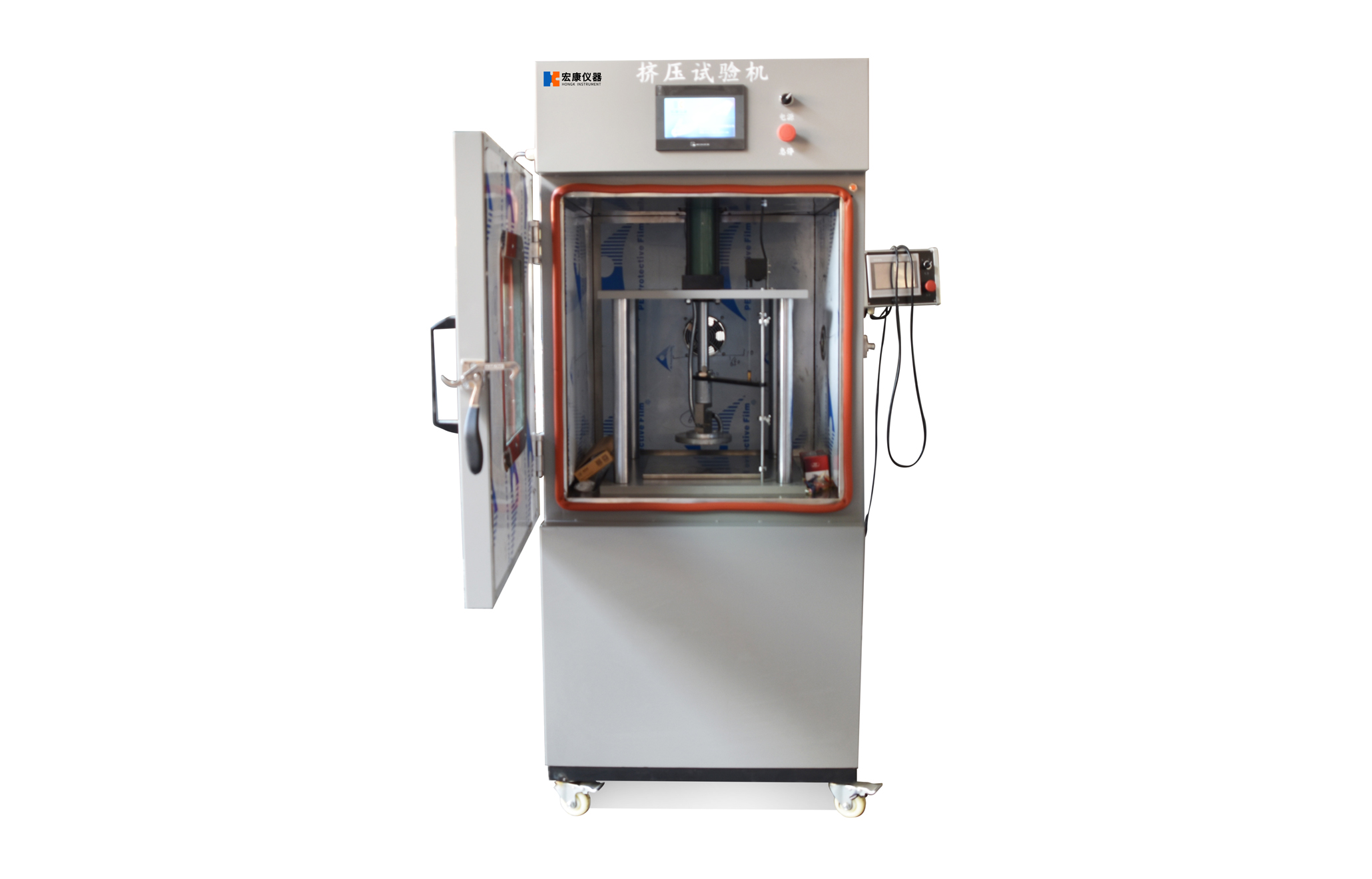

一、设备介绍：
1.用途：模拟各类动力锂电池极在使用过程中，电池遭受挤压的情形，人工呈现电池在遭受挤压时可能出现的不同状况；
2.原理：将电池放在两个挤压板之间，将压力施加到被挤压电池上，达到最大压力后自动回位；
3.符合标准：
GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求：
电池按照规定的试验方法充满电后，将电池置于两个平面内，垂直于极板方向进行挤压，两平板间施加13.0kN±0.78kN的挤压力，一旦压力达到最大值即可停止挤压试验，试验过程中电池不能发生外部短路。
A.电池两个平的表面之间进行压缩，压缩力通过一个φ32mm 的液压活塞施加,压缩持续进行直至压力达到 17.2Mpa，施加的压力为 13KN，当达到最大压力后泄压。
B.一个圆柱型或方型电池受压时其长轴线平行于液压装置的平面。 方形电池还应沿长轴方向转90°，目的使宽侧及窄侧均承受压缩，每个样品电池仅承受 1 个方向的压缩力，每个测试采用独立的电池。
C.钮扣电池在平面方向施压。
D.通过台钳或具有圆柱形活塞的液压油缸施加压力，使受检的单体电池或单元电池在两个平面之间被挤压。从最初的接触点开始，以约 1.5cm/s 的速度持续进行挤压，直至挤压力达到大约 13KN立即释压。
例：可通过活塞直径为 32mm 的液压油缸产生压力，直至压力达到 17Mpa（约 13KN）；
对于圆柱形电池，挤压时电池的长轴应与挤压装置的挤压面；对于矩形电池，挤压力应施加于垂直于电池长轴的两个轴向中的一个，下次再挤压另一轴向；对于扣式电池，则挤压其平面。
每一个单体电池或单元电池只挤压一次。继续观察被检样品 6h。
接收标准：电池在检验之中以及在 6h 的观察期内应不过热、不爆炸、不着火。
二、主要功能：
试验箱体的测试区域为 1 个独立的测试区、测试内箱尺寸为 W650xD640xH700mm,测试区内箱采用不锈钢 SUS304 制作；
试验箱体设置有排风系统。箱体顶部装有 1 个鼓风机排放测试区的烟雾；
试验箱体前门采用加强设计，右边装强力门锁扣,有效的封锁门,门内部加焊了加强筋使门更加牢固增加强度；
照明功能：门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态；
底部装 4 个脚轮，方便移动和固定；
本机采用 PLC 触摸屏控制系统,方便直观,可轻易的控制每一个输入的测试参数；
防爆玻璃视窗贴防爆膜，加装防护钢网，双重保护；
照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全；
箱体底部后方安装泄压装置，当压力到达压力开关的压力时，压力门打开自动泄压。
三、设备特点：
1.设计说明
（1）动力源：采用油压动力,油压站的电机油泵输出控制的压力油输入垂直的油缸,油缸的轴端
压盘精准的施加垂直的测试压力。
（2）控制方式：PLC 触摸控制,可触摸手动输入控制的压力,以及压力单位…等,测试时可显示实
际的测试结果,相对应的测试数据。
2.安全保护系统
（1）附有无熔丝保护开关
（2）试验箱：极限超温，风机、电机过热继电器保护
（3）电源：漏电保护，超载及短路保护
（4）温湿度过零点闸流体功率控制器保护
3.设备工作环境
（1）环境温度：0～35℃
（2）环境湿度：20%RH～90%RH，非冷凝
（3）设备噪音：≤50db在机台正前方离机台1米并离地面1.2米处测量
（4）使用场地：地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源
（5）场地地面承重能力：不小于200kg/m2；设备周围留有适当的维护空间,使用场地适当考虑设备排水问题
（6）设备用电：AC 380V/2.5KW，独立配置相应容量的空气或动力开关，设备配线长约3米
四、设备参数：
|
1.压力范围 |
2KN～15KN（可调）； |
|
2.上压盘直径为 |
150mm(不小于 20cm²)； |
|
3.力值误差 |
±1%； |
|
4.单位转换 |
Kg/N/Lb(公斤/牛顿/英镑)三种单位转换； |
|
5.挤压速度 |
1~900mm/min(带显示）； |
|
6.速度精度 |
1mm； |
|
7.速度误差 |
±1%； |
|
8.钢针 |
φ4 φ6 φ8 φ10 可任选 长150mm |
|
9.针刺速度 |
0—15mm /秒 可调 |
|
10.针刺力量范围 |
0—3000N 误差±1％ 分辨率 1N |
|
11.测量电压范围 |
0~10V；一通道 |
|
12.电压精度 |
1mv； |
|
13.箱门 |
单门，开观察窗，冷拉手门锁； |
|
14.试验动力方式 |
液压； |
|
15.显示方式 |
PLC 触摸屏显示测试参数； |
|
16.最大测试空间 |
W650 X D640 X H700mm； |
|
17.视窗尺寸 |
390 X 360mm(厚 20mm)； |
|
18.排气风扇 |
鼓风机安装于后部(接口直径 120mm）； |
|
19.补风口 |
箱体侧面开有一个直径 50mm 补风口(也可用于测量电压等)； |
|
20.箱体底部 |
底下装有四个万向滑轮,可自由移动，并带有固定脚杯； |
|
21. 照明 |
箱体视窗装有照明灯； |
|
22.箱体尺寸 |
W765 X D750 X H1800mm； |
|
23.电源 |
AC 380V±10% 50HZ； |
|
24 功率 |
2.5KW； |
|
25.机台重量 |
约 350KG。 |
五、附件清单：
|
1.基本配置：整套测试冶具组成； |
|
2.显示控制方式：PLC 触摸屏控制 |
|
3.挤压上压盘φ150mm:1 个 |
|
4.内六角扳手: 1付 |
|
5.操作说明书:1本 |
