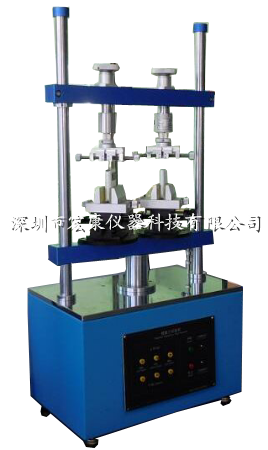

双工位插拔力寿命试验机(立式型)
双工位插拔力寿命试验机移动行程可按条件设置；速度设置与电脑全自动插拔力一致；可按行程或者荷重条件反走；等候时间、暂停时间可设置；利用求心装置使得产品力值与寿命更加准确；触摸屏操作简单方便；可做正向力弹力寿命试验。
型号：HK-LCBL-D3
时间：2024-03-20
访问量：4500
特色
参数
配件
一、立式插拔力寿命试验机用途:
本机台适用于连接器之插入、拔出测试，通过微电脑分析系统，可精确测量待测物之荷重及行程的相对应插拔力,行程、速度、设定次数及暂停时间等；各项专用的夹治具，能让测试过程中连接器自动对准，杜绝“吃单边”问题的出现；
二、参数:
最大承载测试重量------------50Kgf
测试工位-------------------- 2工位
最大移动范围-----------------150mm
最小微调距离-----------------0.01mm
测试速度范围-----------------0~200mm/min
治具盘尺寸-------------------Φ200mm
机台尺寸--------------------400mmX320mmX1100mm
机台净重---------------------65Kgf
机台电源---------------------AC220V
控制系统尺寸-----------------540mmX450mmX190mm
控制系统净重-----------------19Kgf
荷重元-----------------------50 Kgf(精度0.1%FS)
荷重元最小读值---------------10gf
配制清单：
|
序号 |
名 称 |
数量 |
品牌 |
|
1 |
步进电机 |
1台 |
台湾 |
|
2 |
传感器 |
1台 |
美国 |
|
3 |
轴承 |
4个 |
日本NSK |
|
4 |
主机 |
1台 |
|
|
5 |
治具 |
1套 |
|
|
6 |
开关电源 |
1个 |
台湾明纬 |
|
7 |
控制器 |
1个 |
|
