型号：HK-DDW-1
时间：2024-04-18
访问量：10910

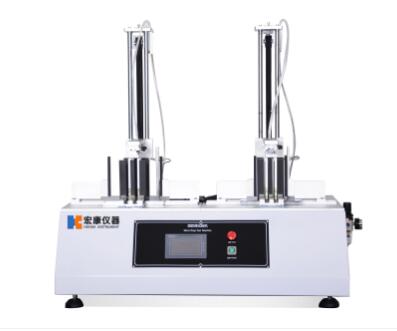

一、仪器介绍：
微跌落试验机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。
二、设计原理:
升降电机带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降电机带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，手机成自由跌落运动，如此反复直至设定次数。
三、特点：
可设定高度和次数,自动停止,
跌落表面材料：铝，厚度为12mm。跌落处采用六个复位气缸。
提示功能：能设定按键次数定值，可自动停止测试。
本机采用日本步进电机,SMC气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；
由于采用气动元件及控制方式，极大地提升测试速度和一致性；采用液晶触摸式控制屏日本PLC可编程控制器作动作程控；独立计数，到达设定次数自动停止测试
四、技术参数：
|
同时跌落手机 |
1-2台 |
|
允许试件重量 |
2kg(max) |
|
跌落大尺寸 |
100X160mm |
|
跌落高度 |
60-150ｍｍ |
|
测试速度范围 |
6～20次/min |
|
PLC控制器及触摸屏 |
1套 |
|
机器尺寸 |
W420*H800*D370mm |
|
机器重量 |
约80kg |
|
气源 |
≥0.5Mpa |
|
电源 |
AC 220V |
|
备注 |
制作部分电气与主体为一体式 |
五、主要配置：
|
触摸屏 |
1个 |
|
PLC |
1个 |
|
上升、下降电机 |
2套 |
|
夹持推进气缸 |
2个 |
|
机械手指 |
2个 |
六、跌落试验程序通常情况下可以参照一通检测实验室的如下步骤：
1、须按规定的方法包装样品（参照生产指令或规格书）,且配件不可漏放。
2、测试样品不可少于2整箱或4PCS成品。
3、接缝边之底角。
4、试验前样板的准备。
5、试验前须测试产品的功能、安全及外观检查,确定正常之后方可进行跌落试验。
6、若对封箱有特别要求（如打带）则按要求进行，若无特别要求则:包盒用2寸透明胶纸封箱,外卡通箱用3寸透明胶纸封箱。
7、跌落顺序。
七、微跌落试验机的维护要点
1非操作人员不得任意操作本机，不需要工作时需切断电源，并且保证升降轴的清洁。
2上油处经过长时间的灰尘落积，可将机器降至低部，擦净旧机油后，上干净的机油;
3新机到厂进行安装完成，该在滑动圆杆处加适当低浓度的机油，禁止加入防锈油或高浓度机油以及积压种带有腐蚀性的油类;
4升降轴及链条需定期加润滑油;齿轮减速箱每半年换输油一次.
5跌落机属冲击力机械性设备，新机使用次数超过500次时，需要将各螺丝重新紧固，以免之后的使用过程中发生故障;
6在测试完毕之后，将跌落臂落下，以免长时间后将弹簧拉伸变形，影响测试的效果，在做跌落试验之前，在复位置电机停止转动后才可按跌落键;
八、使用的一些注意事项：
1、请置于室温下、湿度低的场所和灰尘、尘埃少的场所。
2、为了在使用过程中发生意外，请在操作的务必把电源关掉。
3、为了防止火灾内部电路的破损等，请不要用规定以外的保险丝。更换保险丝时，请使用与原设备相同型号和形状的保险丝。
4、在测试完后，必须把跌落臂落下，以免长时间复位的弹簧出现异常，影响测试结果，每次跌落前要行复位方可操作。
5、在安装的时候，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类)。
6、上油处要保持干净，如果有灰尘或者杂物时，请不要继续使用，把灰尘擦拭掉重新打上机油。
7、属冲击力机械性设备，新机使用过于500次以上时，须把各螺丝加固一次，以免发生故障。
8、升降轴及链条需定期保养加入润滑油
9、非工作时应切断所有电源，保证升降轴的清洁。
