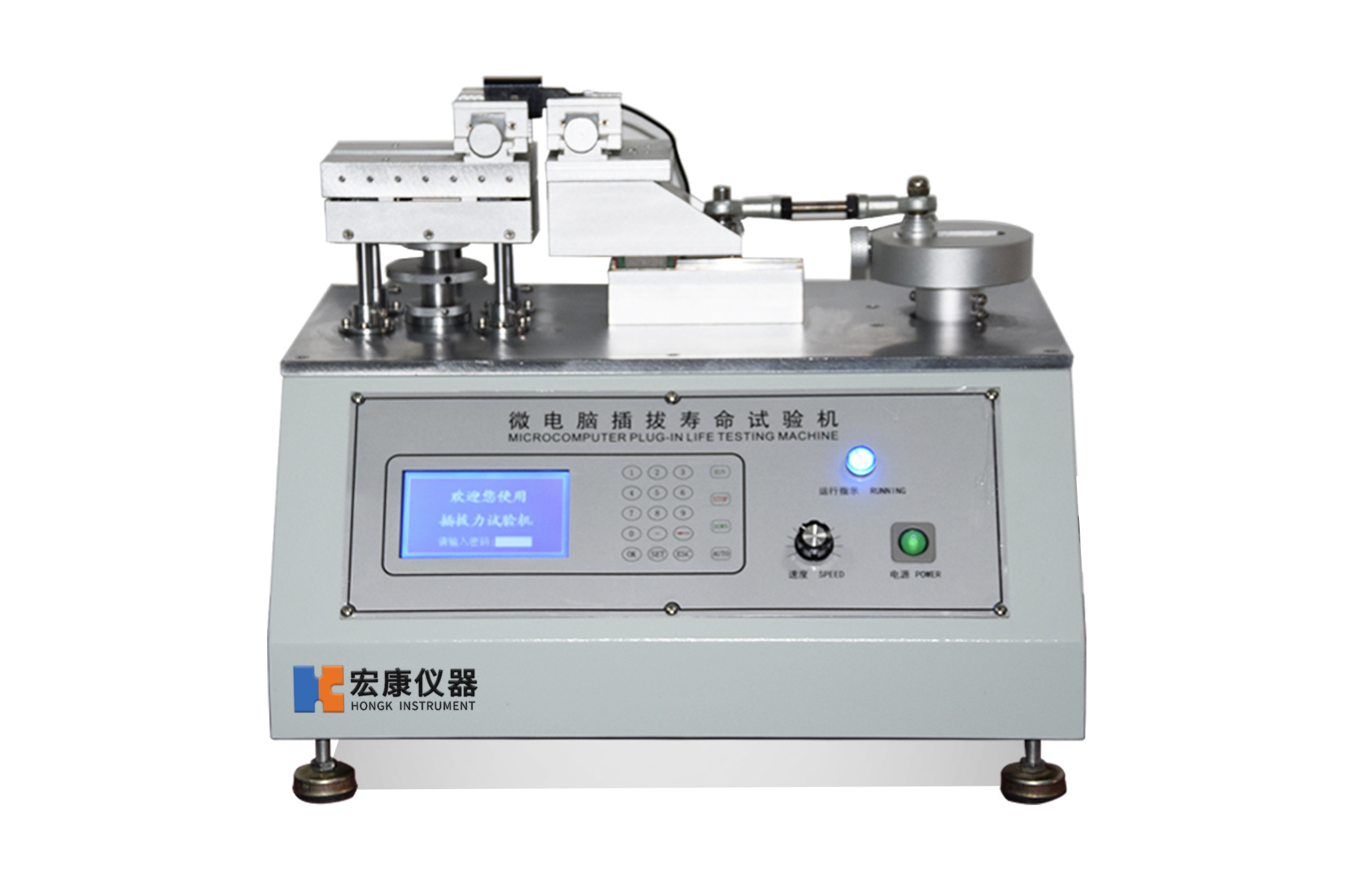

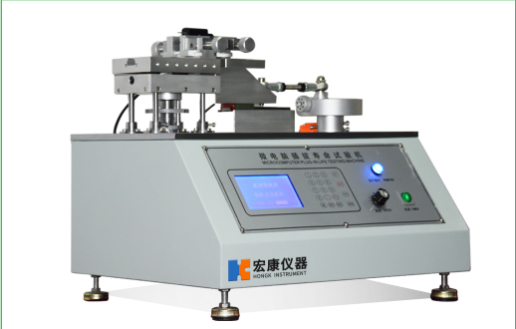

插拔力测试机
插拔力测试机适用于各类连接器(件)、插头插座等产品作插入、拔出之疲劳寿命测试,采用台湾AC调速电机为动力源,质量可靠,耐久使用;配以专用对心夹持夹具对连接件(器)作插拔测试,由于采用导程铜套降低了机械摩擦及噪声;

型号:HK-WCBL-D1

时间:2024-03-20

访问量:7804

Update time:[2023-06-09]
特色 参数 配件

插拔力测试机适用于各类连接器(件)、插头插座等产品作插入、拔出之疲劳寿命测试;
采用WINDOWS系统中文版,软件有中文简体、中文繁体两个版本,且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。测试条件皆由电脑画面设定,并可储存。可由下拉式选单勾选设定,或直接输入数据(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数)。
可储存及列印图形,荷重元超负载之保护功能、可确保荷重元不致损坏;同时显示荷重–行程曲线图及寿命曲线图;自动荷重零点检出,并可设定原点检出荷重值;荷重单位显示N、lb、gf、kgf可自由切换。采用钢性结构设计搭配伺服马达,长时间使用下能确保精度,适合一般引张、压缩测试、及插拔力寿命测试;超规格值停止(于寿命测试时,测试数据超出设定之上下限规格值机器自动停止)。
自动集成微欧姆测试模块,无需另购微欧姆测试仪,便可测量毫欧级电阻值;曲线图选样对比功能;检验报表抬头内容可随时修改。
可储存及列印图形,荷重元超负载之保护功能,可确保荷重元不致损坏,同时显示荷重-行程曲线图及寿命曲线图,自动荷重零点检出,并可设定原点检出荷重值。适用于各种产品的扭力测试,使用专用的测试软件、精密的传感器、进口的传动结构,可以更稳定、更精密的测试产品的所有检测数据,该设备常用于手机通讯,汽车配件,电子元器件,计算机零配件制造,医疗,食品,包装,印刷等行业。
旋转开关,储物盒,远近光灯,雨刮,转向轴,方向盘等,适用于橡塑料、纸品、彩印包装、胶粘带、箱包手袋、纺织、制药、日化、食品、电线电子等行业。可测试各种材料及成品、半成品的物理性能,选购各种不同的夹具可做抗拉、抗压、持拉、持压、抗弯、撕裂、剥离、黏着力、剪力等试验。
采用自动找中心装置、解决各种连接测试的夹具问题,及测试时公母连接品能自动对准,不会有吃单边的问题。插适用于各种连接器之插入力及拔出力测试。
纵向力测试:
需选定荷重零点位置,每次检出原点,单位选“克”选用测试棒连接对应规格的测试头。


插拔力测试机的调整位置测试,就能测试出对应行程的对应力值有些客户是需要底部为零点对应行程:
1、试验前,熟悉测试软件的使用,需要对产品进行导通测试,则公母端需要引线与导通红黑夹子接成回路。
2、调节行程:打松偏心轮上面的内六角螺丝,拧动小手柄,调节到适合的插拔行程。
3、预试:将产品放入夹具中,公端夹具夹住产品公端部分,母端夹具夹住产品母端部分,用手旋转偏心轮,看公母端插拔是否到位以及行程是否合适。


软件功能:
1、先进的芯片集成技术,专业设计的数据采集放大系统,具有集成度高、稳定可靠、使用方便等优点。插控制软件能实现自动求取拉力、抗拉强度、断裂强度等检测数据,能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。
2、自动清零:试验开始后,测量系统自动调零;
3、自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确度;
4、自动标定:系统可自动实现示值准确度的标定;
5、自动存盘:试验数据和试验条件自动存盘,杜绝因忘记存盘而引起的数据丢失;
6、自动保存:试验结束,试验数据和曲线自动保存;
7、批量试验:对相同参数的试样,一次设定后可顺次完成一批试验;
8、显示方式:数据与曲线随试验过程动态显示;
9、曲线遍历:试验完成后,可对曲线进行再分析,用鼠标找出试验曲线上各点对应的数据;
10、曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印
11、单位切换:力量单位:(g、kg、N、lb)、应力单位:(kg/mm2、N/mm2、Mpa、lbf/in2)位移单位:(m、mm、in)
12、试验报告:可按用户要求的格式对试验报告进行编程和打印,同时可导入EXCEL进行自主编辑报表格式;
13、安全保护:超过z大负荷的2~10%时,自动实现安全保护;
14、可自动检测、计算试样的机械性能指标,也可人工干预分析过程,根据相关标准的要求对自动分析结果进行修正,以提高数据的准确度;
产品参数:
型号:HK-WCBL-D1
产品名称:电动插拔力试验机
计数器:0~99999999次
z大插拔容量:20-50kgf(可选择)
工作行程:0~60mm
重量:35kg
体积:650x430x550mm
电源:∮1 220V 50Hz
