型号：HK-LY560
时间：2024-03-20
访问量：7408
一、产品型号：HK-LY-5600
二、IP5/IP6淋雨试验箱用途:
本产品适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟，溅水，喷水等各种环境（符合：IPX5/IPX6标准）。
三、IP5/IP6淋雨测试箱技术参数:
试验室分别由测试台、储水槽、控制箱、产品脱水缓冲区、斜坡、和喷淋系统组成。
1、试验台总尺寸：深1000×宽1500×高3000㎜
2、水箱：深800×宽800㎜×高500㎜
3、喷淋系统：由水泵、水压表、固定式喷管支架组成，上面安装2个喷水头,其中IP5喷头1个，IP6喷头1个。
4、管径：六分
5、喷孔尺寸：φ6.3mm，（IP5等级）,φ12.5mm，（IP6等级）
6、喷水压力：30～100kpa（可调）
7、喷水强度：12.5±1～100±5(L/min)
8、喷水持续时间：3、10、30min（可调）
9、运行时间控制：1S～99h99min(可调)
10、水循环系统，保证水源循环使用
11、受水面：产品正面
12、喷水压力表，可显示喷水压力
13、控制系统：我公司自主研发触摸屏控制系统。

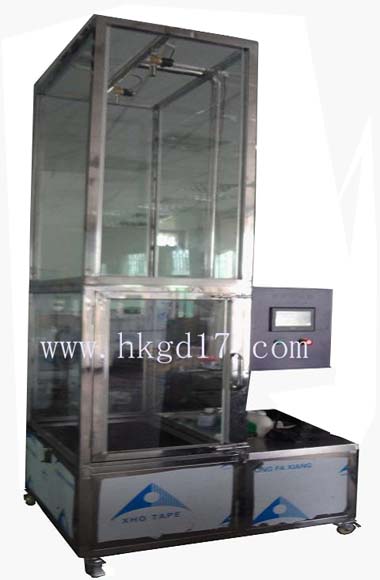

14．四周围3米高钢化玻璃板，可观测喷水测试实况。
四、IP5/IP6淋雨箱结构材质：
1、喷管：镀锌管
2、水箱：SUS304不锈钢板
3、台面：防滑铝板
4、台体内支架：不锈钢方通
5、电气控制配件选用正泰、欧姆龙、德力西、富士等
6、电源：AC220V 功率2KVA
淋雨测试箱的操作方法
接通电源后，打开电源开关，电源灯亮；控制器会自动进入定值停止界面；
1.接通电源后，当机器设定的控制程序运行时，机器将停止运行；
2.当设定的控制程序运行时，机器将停止运行；
3.打开箱门把手，将测试样品放在样品架上；然后关上箱门；注:放置样品的容量不得超过试验区容量的2/3；
4.根据《仪器操作手册》，先进行测试设置操作，然后按照设定的操作模式进入测试状态；
5.如果想在测试过程中观察雨测箱内的变化情况，可以打开门灯开关，通过窗口了解内部变化情况后就可以打开；测试箱内的温度和湿度变化会显示在控制器上(如果测试中没有湿度要求，则不会显示湿度值)；
6.打开门把手，从样品架中取出测试样品，检查被测样品，记录测试状态；该测试已完成；
7.测试结束后，关闭电源开关。
